【案例分享】金属内壁轮廓扫描测量

  工件加工后需通过量具或仪器对其进行精度检测,确定是否合格,但是有些工件受其形状的影响,轮廓是由许多不同的几何要素所组成的,如直线、圆弧、二次曲线等,可能无法对其进行测量或是测量效率较低,无法满足工作需要;其中工件内腔尺寸的测量更是生产企业一直以来的难点,因此工件内腔尺寸的测量方式有着诸多的限制。

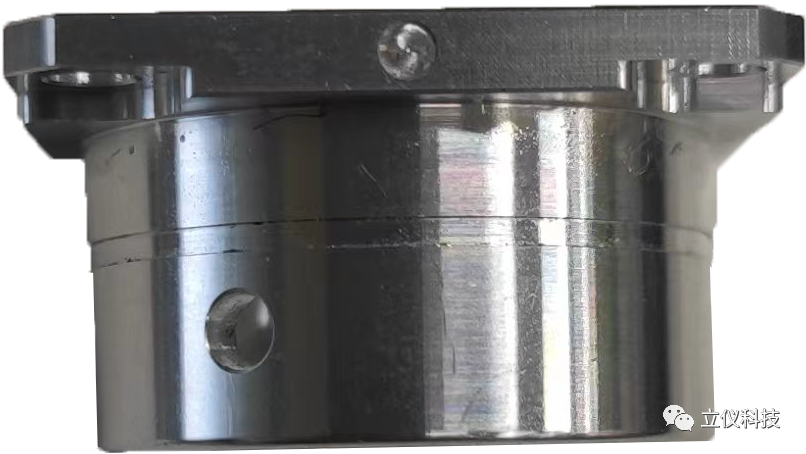

  实际案例演示


  问题描述


  1、因物体形状的关系,检测设备安装受限,所以要求检测设备尺寸小巧;

  2、精度要求高;

  3、测量角度有要求。




  解决方案


  选用立仪光谱共焦镜头——D8A18进行非接触式测量!


  此次测量采用立仪D8A18镜头90度出光版,配合运动控制系统快速扫描出工件内腔的轮廓数据,能够更好帮助客户提升生产效率。






  检测数据
