产品描述
光谱共焦位移传感器原理：一束白光(或多波长混合光)经过一个小孔，经过镜头将不同的波长聚焦到光轴上，色散地形成一条彩虹状分布带，只有照射在光轴与物体表面交点
的光经过分光部件，通过小孔照射到光谱分析仪，解码波长就可以获得镜头到被测物距离
光谱共焦位移传感器优点
1、分辨率高，自主知识产权，不受国外出口管制分辨率限制，立仪掌握核心技术，能按客户实际应用需求，灵活修改和调整设计。
2、测量角度大，φ82mm镜头达到镜面±60°的设计角度，非镜面表面±88°;均刷新世界记录。
3、背景干扰小，专利的分离通道光纤，解决困扰业界数十年的难题，比传统光纤干扰减少50%以上。
4、光强高，专利的棱镜光谱仪的产品，线性度进步200%以上，光能利用率进步200%倍以上。
5、规格覆盖广，目前已经覆盖0.1~25mm量程，从量程0.05~50mm可以非标定制。最小直径3.8mm。
6、稳定性好可靠性高：光学部分：测量镜头镜片全部点胶定死，抗震性好。
机械部分：控制器自带减震结构，将核心模块柔性地悬挂空中，减少外部震动，温度稳定性好漂移小。
光纤部分：连接器防呆设计，没有对准卡槽时螺纹锁不上防止没有插到位造成测量误差。

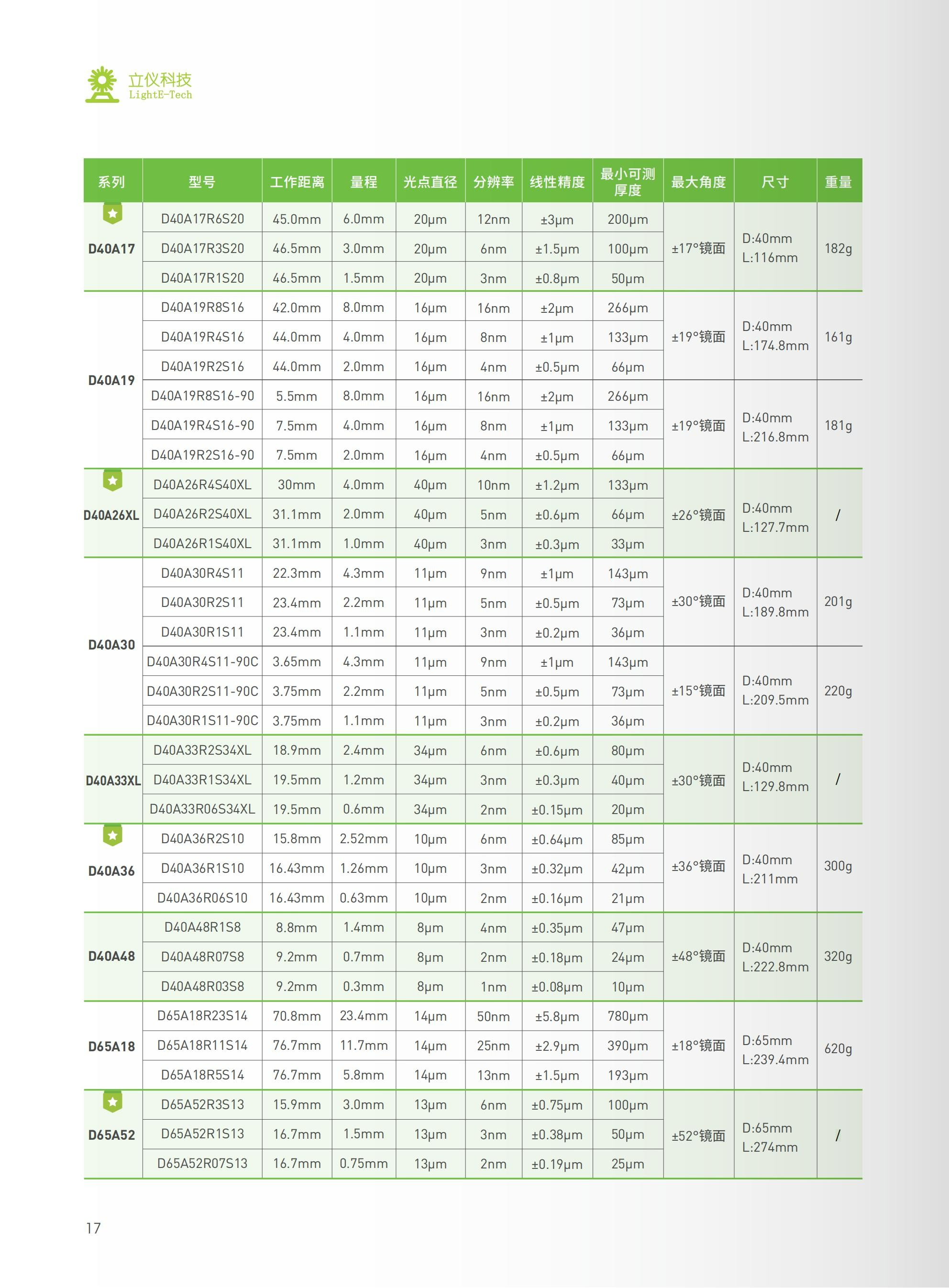

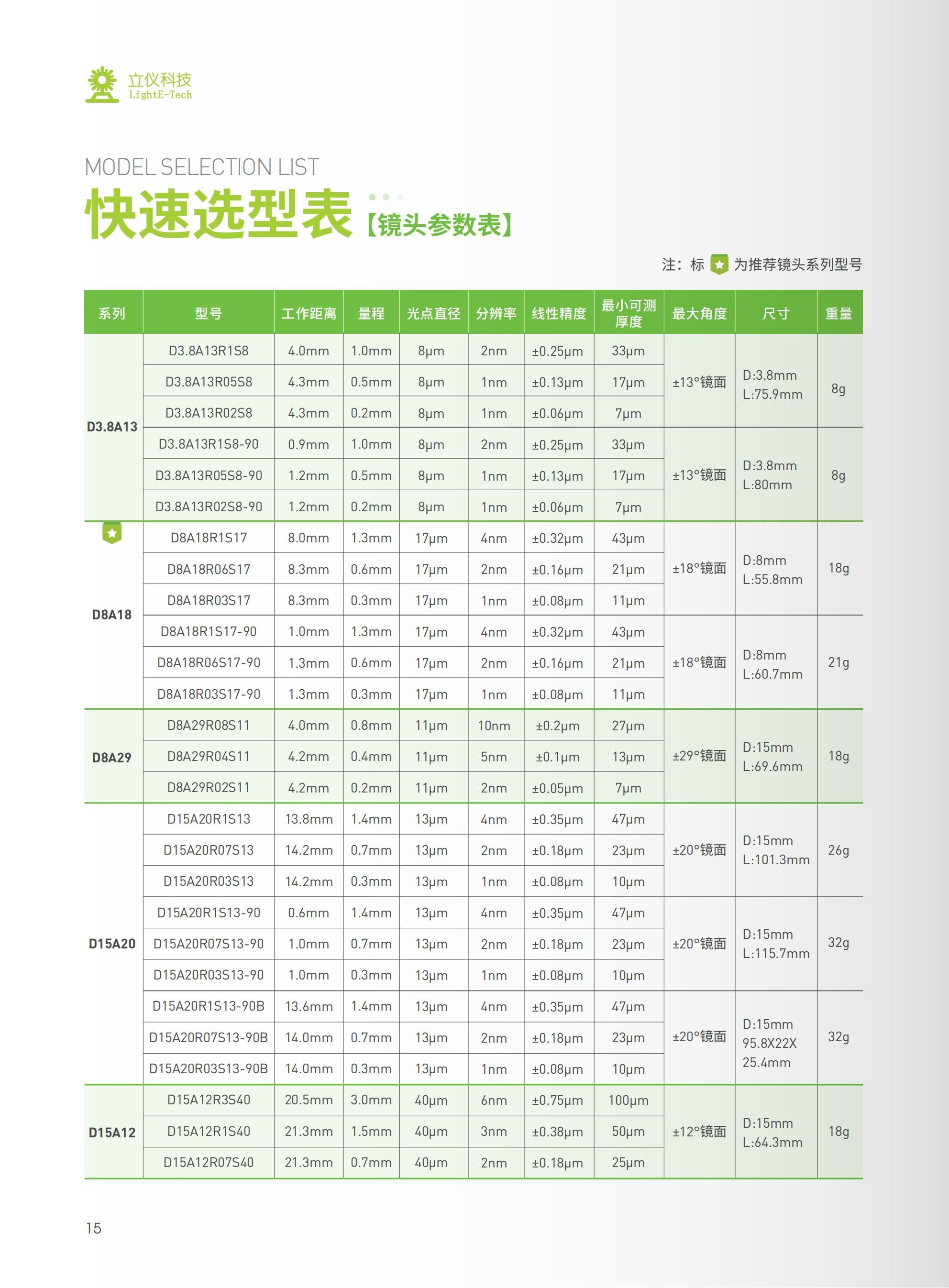

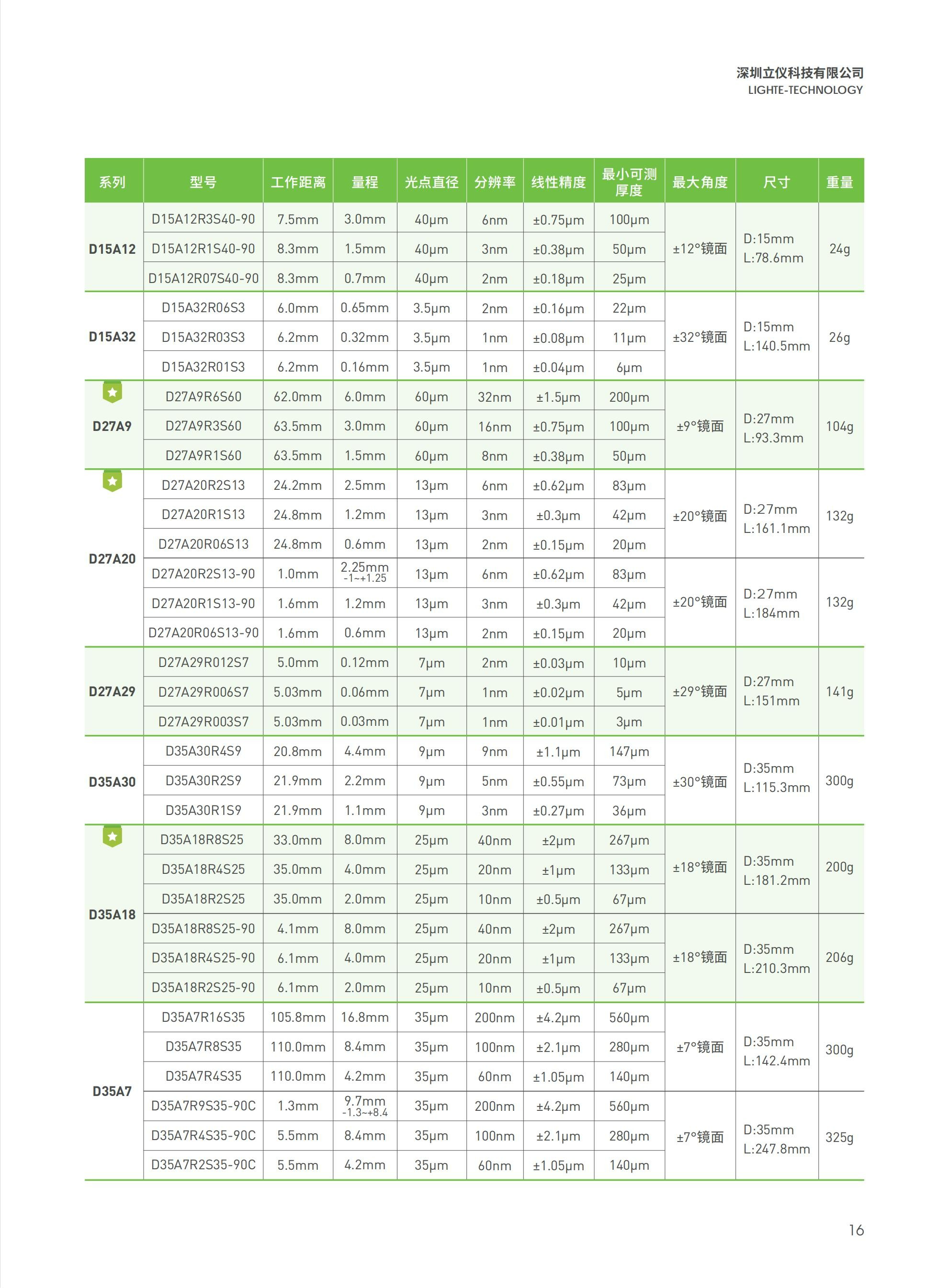

技术参数
